Innan du begär en offert, bestäm vad du faktiskt köper: rörformigt lager som kommer att bearbetas till en komponent, eller tryckklassat rör avsett att transportera vätska. Ange sedan OD, ID, längd, färdigt kuvert, servicevillkor, kvantitet, inspektionskrav och dokumentation. Den distinktionen förhindrar det dyraste RFQ-felet – att behandla en halvfärdig teknisk-plastprofil som om den vore en certifierad rörsystemkomponent.
Bestäm först om applikationen behöver halvfärdigt rörformigt material eller tryckklassat processrör

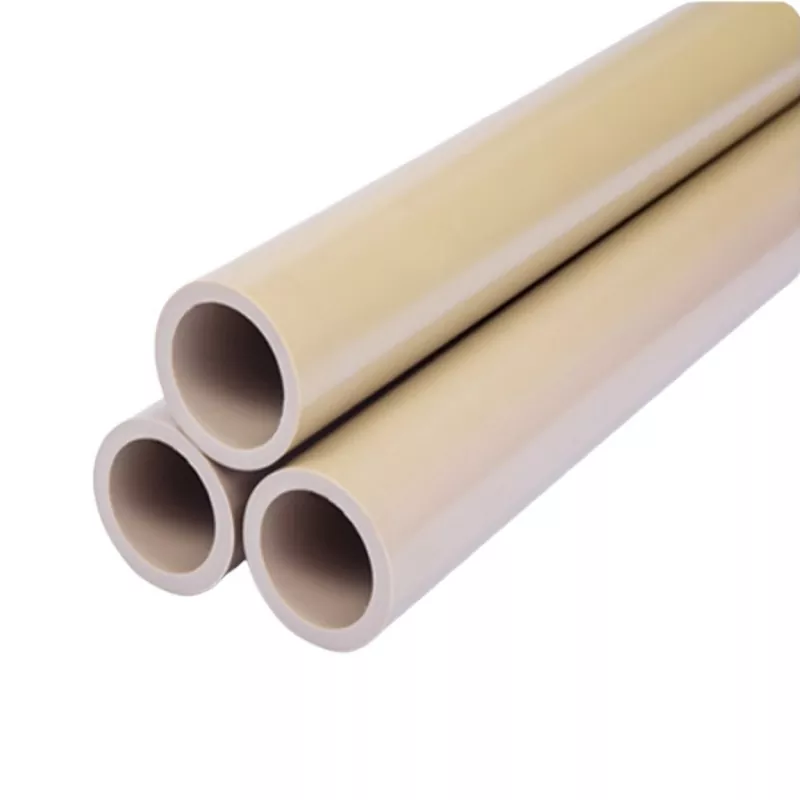

MestPEEK GF30 rörsäljs som halvfärdiga profiler är tjockväggiga rör som används för att bearbeta bussningar, hylsor, isoleringskroppar, slitdelar och konstruktionsdelar. Ordet "rör" beskriver geometrin; det upprättar inte automatiskt en tryckklassificering.
Om produkten kommer att innehålla trycksatt gas eller vätska behöver din förfrågan mer än dimensioner. Ange medium, drift- och störningstemperaturer, normalt tryck, tryckcykler, fogdesign, erforderlig designkod och acceptanstest. Fråga om leverantören kan tillhandahålla tryckklassdata för exakt kvalitet, storlek och temperatur. Utan dessa bevis, behandla materialet somPEEK GF30 rörformad lager, inte som godkänd processrörledning. Detta är särskilt viktigt vid kemisk service, där genomträngning, spänning, temperatur och anslutningsdesign kan styra fel även när polymeren själv motstår vätskan.
Översätt ritningen till ett entydigt OD, ID, vägg, längd och färdigt kuvert
Skicka en kontrollerad ritning istället för en markerad skärmdump. Den ska identifiera enheter, ritningsnummer, revision, projektionsmetod och varje kritisk yta. Ange ytterdiameter och innerdiameter direkt; förvänta dig inte att leverantören härleder en från en nominell vägg. Inkludera krav på skärlängd, rakhet eller koncentricitet där de är funktionella och identifiera vilka ytor som kommer att finnas kvar som levererade.
Det färdiga kuvertet är lika viktigt. Visa den största färdiga OD, minsta färdiga ID, skuldror, spår, gängor och datumytor som måste passa inuti det beställda ämnet. Ett rör kan matcha de nominella måtten men lämnar för lite material för att rensa upp runout, ytojämnheter eller sågade ändar.
Normalisera tillgängliga storlekar som OD × ID, från Φ20 × Φ15 till Φ458 × Φ404, med 1000 mm och 3000 mm lagerlängder
Ideal Plastic listar OD × ID-kombinationer som spänner över Φ20 × Φ15 till Φ458 × Φ404, med 1000 mm och 3000 mm längder. Använd samma konvention i RFQ och märk enheterna som millimeter. Endpoints beskriver det publicerade intervallet; de betyder inte att alla möjliga OD- och ID-parning är standardlager. Bekräfta den exakta kombinationen genompublicerade PEEK GF30 rörstorlekar.
| RFQ-fält | Vad ska man säga |
|---|---|
| Tomma mått | OD × ID × skärlängd, alla med enheter |
| Färdigt kuvert | Maximalt färdigt OD, minimum färdigt ID och kritiska funktioner |
| Lagerlängd | 1000 mm, 3000 mm eller leverantörsskurna bitar |
| Kvantitet | Antal fulla längder, ämnen eller färdiga delar |
| Kritisk geometri | Koncentricitet, rakhet, ändvinkel och referensschema där så krävs |
Separera lagertolerans från tolerans för färdiga delar och bekräfta bearbetningstillåten före beställning
Produktsidan anger en tolerans på ±0,02 mm, men en RFQ bör aldrig upprepa den siffran utan att definiera dess omfattning. Fråga vilken dimension den omfattar, om den gäller standardlager eller bearbetade delar och under vilka mätförhållanden. OD-tolerans, ID-tolerans, väggvariation, ovalitet och rakhet är olika kontroller.
För en bearbetad komponent, specificera de färdiga toleranserna separat och låt leverantören bekräfta en tillräcklig bearbetningstillåtelse. Beställ inte ett näranätsrör endast baserat på nominella mått. Glasfylld PEEK är styv, men kvarvarande spänning, verktygstryck och värme som genereras under bearbetning kan fortfarande flytta en tunn sektion efter att materialet har tagits bort.
Matcha 30 % glasfylld PEEK till temperatur, belastningsriktning, kemikalieexponering och elektrisk effekt
PEEK GF30 är PEEK sammansatt med 30 % glasfiber. Armeringen är i allmänhet vald för att öka strukturell styvhet, förbättra krypkontroll och minska dimensionella rörelser jämfört med ofylld PEEK. Dessa fördelar tar inte bort behovet av att definiera applikationen.
Berätta för leverantören om kontinuerliga och kortvariga temperaturer, lastriktning, lastlängd, cykling, passningsmaterial och förväntat slitage. För kemisk exponering, nämn den faktiska vätskan, koncentrationen, temperaturen, exponeringstiden och om mekanisk påfrestning är närvarande. "Kemikaliebeständig" är för brett för konstruktionsgodkännande. För elektriska delar, identifiera nödvändiga dielektrikum, isolerings- och spårningsegenskaper snarare än att anta att baspolymerens beteende överförs oförändrat till den fyllda föreningen.
Jämför GF30 med ofylld PEEK när styvhet, termisk expansion och dimensionskontroll styr beslutet
Välj GF30 när styvhet, krypmotstånd och dimensionskontroll under värme är centrala i designen. Tänk på ofylld PEEK när duktilitet, renhet, ytfinish eller mindre slipande bearbetningsbeteende är viktigare. Glasfiber ökar verktygsslitaget och kan ge en annan bearbetad yta än ofyllt material. Det kan också skapa riktningsberoende egenskaper baserade på hur den rörformiga massan bearbetades.
Välj inte mellan dem från ett generiskt PEEK-egendomsblad. Jämför data för de faktiska sorterna och, för täta monteringar, fråga om värmeexpansionsvärdet rapporteras i en riktning som är relevant för röret och den färdiga komponenten.
Validera draghållfasthet, böjmodul, termisk expansion och kemikaliebeständighet på det kvalitetsspecifika databladet
Ett användbart citat identifierar den exakta föreningen och bifogar dess datablad. Granska draghållfasthet, böjmodul, töjning, termiskt beteende, densitet och värmeutvidgningskoefficient, men kontrollera även testmetoden, provets orientering och konditionering. Ett enda rubrikvärde kan komma från ett gjutet prov som inte representerar en bearbetad rörvägg.
Kemisk kompatibilitet kräver liknande disciplin. Be om betygsspecifika bevis vid en temperatur och koncentration nära dina serviceförhållanden. Om fel skulle skapa en säkerhets- eller avstängningsrisk, planera applikationstestning på produktionsrepresentativt material. Publicerade motståndstabeller är screeningverktyg; de tar inte hänsyn till varje kombination av stress, vätska, temperatur och exponeringstid.
Kräv klassidentifiering, testmetoder, partispårbarhet, inspektionsregister och tillämpliga överensstämmelsedokument
Skriv dokumentationspaketet i offertförfrågan så att det är prissatt och förberett före leverans. Begär åtminstone tillverkare och klassbeteckning, parti- eller partispårbarhet, intyg om överensstämmelse, tillämpliga testmetoder och en inspektionsrapport för överenskomna dimensioner.
Om ditt projekt kräver miljö-, kvalitet-, flyg-, fordons- eller kundspecifik efterlevnad, namnge dokumentet eller standarden och den nödvändiga revideringen. Ett allmänt uttalande om att material uppfyller internationella krav ersätter inte det certifikat som din mottagande inspektör behöver. Förtydliga också om poster måste spåra varje avskuret ämne tillbaka till den överordnade längden och om förpackningsetiketter måste innehålla partinummer, ritningsrevision och inköpsorderlinje.
Skicka Ideal Plastic ett offertfärdigt paket med ritningsrevision, servicevillkor, kvantitet, inspektionsnivå, bearbetningsomfång, förpackning och leveransdestination
Ditt paket bör innehålla en aktuell ritning, inte flera motstridiga versioner. Inkludera efterfrågad kvalitet, OD × ID × längd, färdigt kuvert, kvantitet, servicemiljö, kritiska toleranser, inspektionsnivå och nödvändiga register. Definiera om Ideal Plastic levererar fullängdsrör, skurna ämnen eller färdigbearbetade komponenter. Förpackningsinstruktioner bör ta upp ren förpackning, ändskydd, separation av delar och partisegregering där det behövs.
Ange destinationsland, postnummer, leveransvillkor och önskat datum. Profiler med stor diameter eller 3000 mm kan skapa frakt- och hanteringsbegränsningar som inte syns i styckpriset. Skickar dessa uppgifter medanpassad PEEK GF30 rörförfråganger leverantören tillräcklig information för att citera material, bearbetning, inspektion och logistik på samma grund.
Köparens vanliga frågor: standardlagertillgänglighet, angivna ledtider, prover, bearbetning och dammkontroll, förpackning och internationell leveransrisk
- Är alla angivna storlekar tillgängliga för omedelbar leverans?
- Ideal Plastic anger leverans samma dag för standardstorlekar, men tillgänglighet bör bekräftas för exakt OD × ID, längd, kvantitet och kvalitet vid beställningstillfället.
- Vad är den angivna ledtiden för anpassat material?
- Den angivna anpassade ledtiden är 7 till 10 dagar. Bekräfta om det endast omfattar produktion eller även bearbetning, inspektion, dokumentation och transitering.
- Ska du begära ett prov?
- Ja, om ytfinish, färg, bearbetningsrespons eller passform är känslig. Se till att provet är av samma kvalitet och, om möjligt, representativt för den avsedda produktionsvägen.
- Vem ska kontrollera bearbetning och glasfiberdamm?
- Tilldela bearbetningsomfång skriftligt. Maskinverkstaden bör använda lämpliga hårdmetall- eller andra slitstarka verktyg, kontrollera värme och grader och fånga upp glasfyllt polymerdamm med lämpliga utsugs- och arbetsplatsprocedurer. Exakta bearbetningsparametrar beror på geometri, verktyg, inställningar och krav på finish.
- Hur ska delar packas?
- Ange ren omslag, skyddade ändar, separering av färdiga ytor, partietiketter och fukt- eller kontamineringskontroller som krävs av din mottagningsprocess.
- Vad skapar internationell leveransrisk?
- Långa profiler, tulldokument, måttviktsavgifter och oklara leveransvillkor är vanliga problem. Skicka destinationen och önskat pappersarbete med ritningen, och be sedan Ideal Plastic att bekräfta tillgänglighet, omfattning och leveransvillkor i sin skriftliga offert.
