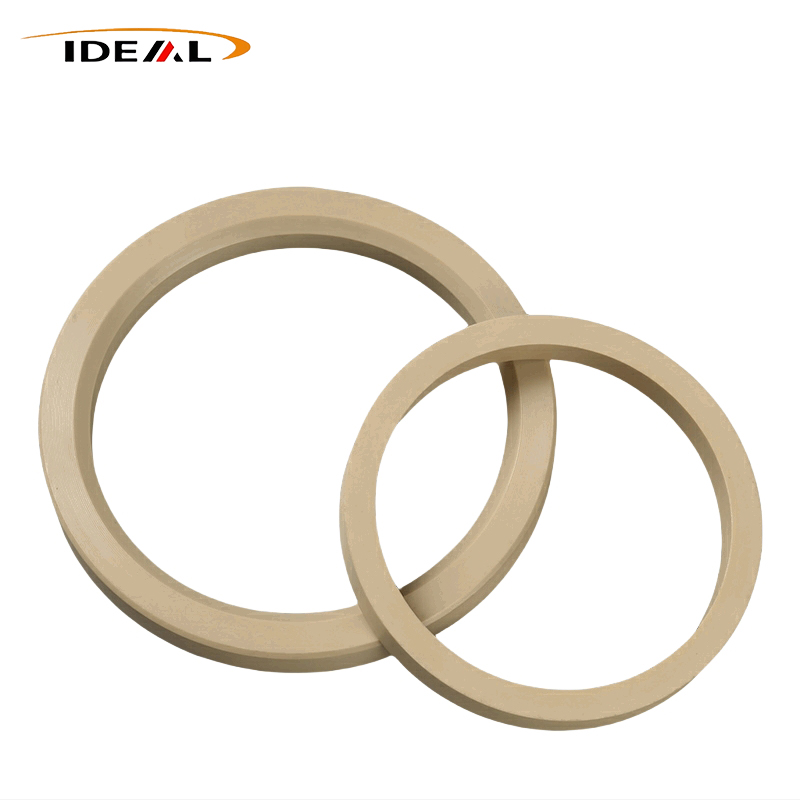

PEEK reservringar

Idealisk plastär en tillverkare av PEEK reservringar. Produkterna är styva extra skyddskomponenter speciellt konstruerade för högtryckstätningssystem. De är alltid monterade med elastiska O-ringar istället för att arbeta självständigt. Som en styv skyddsbarriär förhindrar de effektivt O-ringar från att klämmas in i monteringsspringorna under extremt tryck, vilket undviker skjuvskador och tätningsfel. Detta förbättrar avsevärt tryckmotståndsnivån och den totala livslängden för hela tätningsenheten, vilket gör dem till väsentliga tillbehör för avancerad industriell precisionsförseglingsutrustning.

Arbetsprincip och matchningsregler

1 Oberoende funktionsavdelning

2 kompatibla O-ringmaterial

• Konventionella arbetsförhållanden: Matchas med NBR, EPDM och vanliga O-ringar av gummi
• Högt tryck & kemiska korrosionsförhållanden: Föredra FKM eller FFKM O-ringar
• Mjuka gummitätningar (FFKM / Silikon): De är obligatoriska, eftersom dessa material har dålig anti-extruderingsförmåga och lätt skadas under tryck

3 Installationsriktlinjer

• Envägstryck: Installera en enda PEEK-backup-ring på högtryckssidan av O-ringen
• Dubbelriktat tryck: Installera en stödring på varje sida av O-ringen för dubbelsidigt skydd
• Vanliga lågtrycksscenarier: Stapling av flera stödringar rekommenderas inte, vilket ökar monteringsfriktionen och orsakar installationsstopp

Strukturell design och dimensionella funktioner

• Dimensionell toleransdesign: Innerdiametern är något större än axeldiametern; ytterdiametern är något mindre än kavitetens hål, vilket säkerställer en jämn spårpassning utan klämning eller långvarig friktion
• Kantbearbetning: Inre och yttre kanter är avfasade för att eliminera skarpa hörn, förhindra repor av O-ringen under monteringen och minska problem med vidhäftning

Vanliga strukturella typer

• Solida ändlösa ringar: Högsta styvhet och motståndskraft mot deformation, lämplig för arbetsförhållanden med ultrahögt tryck
• Bias-cut delade ringar: Lätt att installera och demontera på plats, idealisk för utrustning som kräver frekvent underhåll
• Stegade stödringar: Anpassad specialstruktur för icke-standardiserade spår och personliga tätningsscenarier

Tillverkningsprocesser & processkontroll

1 Vanliga produktfel och orsaker

• Skevhet och dålig planhet: Orsakas av överdriven CNC-skärvärme, styv klämdeformation eller instabilt insprutningspackningstryck och snabb kylning
• Dimensionell utomtolerans: till följd av slitna skärverktyg, defekta fixturer eller otillräcklig krympkompensation under formning
• Ovalitet och dålig cirkularitet: Genereras av klämdeformation av tunnväggiga arbetsstycken, urformad torsion eller ojämn formkylning

2 Processoptimeringslösningar

• CNC-bearbetningsoptimering: Använd professionella hårdmetallskärverktyg, minska matningshastigheten för att kontrollera skärvärmen och använd skräddarsydda flexibla fixturer för att undvika tunnväggiga klämdeformationer
• Formsprutningsoptimering: Stabilisera smälttemperatur, formtemperatur och packningstryck exakt; anta graderad långsam kylning och förbjud snabb vattenkylning för att minska kvarvarande stress

3 Processapplikationsscenarier

• Precisions-CNC-bearbetning: Lämplig för prototypprover, anpassning av små partier, icke-standardiserade storlekar och delade reservringar. CNC solida ringar är förstahandsvalet för högtrycksutrustning, vilket effektivt undviker svetslinjedefekter hos gjutna produkter
• Högtemperaturformsprutning: Lämplig för massproduktion av fasta standardringar, med hög produktionseffektivitet och stabil satskonsistens

Kärnpåminnelse: Oavsett produktionsprocess är avspänningsglödgning avgörande för att säkerställa långvarig dimensionsstabilitet och anti-vridningsprestanda hos polyetereterketonbackupringar i extrema arbetsmiljöer.

Produktegenskaper

Dessa ringar fungerar som styva anti-extruderingsförstärkningsinsatser speciellt utformade för högtryckstätningsarrangemang. De utnyttjar de exceptionella fysiska fördelarna med PEEK-polymer för att skydda primära elastiska tätningar såsom O-ringar från extruderingsskador.

1. Anti-extrusionsskydd under extrema belastningar

PEEK uppvisar enastående anti-krypprestanda. Permanent deformation inträffar knappast under långvarig kraftig kompression. Även under extremt tryck i kombination med höga temperaturer, behåller ringarna geometrin och skyddar kontinuerligt O-ringar, vilket bibehåller tillförlitlig anti-extruderingsprestanda under långa cykler.

2. Förutsägbar termisk stabilitet

Inför upprepade växlingar mellan höga och låga temperaturer, har Polyetheretherketone Backup-ringar ett stadigt termiskt expansionsbeteende utan uppenbar distorsion. Materialet förblir formbart vid låga temperaturer och motstår uppmjukning under värme för att hålla hela tätningsenheten funktionell.

3. Fuktfri dimensionsstabilitet

Stark strukturell styvhet ger pålitlig kompressionsmotstånd. Till skillnad från nylonalternativ absorberar PEEK försumbar fukt. Vattenkontakt kommer inte att utlösa svullnad, så risker för monteringsstopp och dimensionsavvikelser elimineras helt.

4. Lågfriktionsyta för rörelsetätningar

Inneboende solid självsmörjning ger en låg friktionskoefficient. För fram- och återgående och roterande tätningssystem förblir friktionen mellan stödringen, O-ringen och metallspåret låg. Ytterligare fett är onödigt, vilket matchar rena oljefria produktionsmiljöer.

5. Högt pulstrycksmotstånd

Robust mekanisk styrka gör det möjligt för PEEK att uthärda cykliska tryckstötar och återkommande stötbelastningar. Sprickbildning och brott sker sällan under kontinuerliga högtryckspulser, vilket gör dem lämpliga för hydraulcylindrar och pulstrycksmaskineri.

Applikationsscenarier

Som matchade skyddstillbehör för högtryckstätningskonstruktioner är dessa ringar främst konstruerade för att lösa O-ringskador som utlösts av extrudering under intensivt tryck. De fungerar särskilt bra i tuffa miljöer med hög värme, extremt tryck, kemisk korrosion och växlande tryckbelastningar - förhållanden där standard PTFE- eller nylonstödringar tenderar att gå sönder i förtid på grund av krypning.

Hydrauliska och vätskedrivna maskiner

Utrustning i borrhål för prospektering av olje- och gasenergi

Halvledarvakuumbearbetningssystem

Inbyggda flyg- och rymdkomponenter

Utrustning för hantering av kemiska vätskor

Precisionsmedicinska högtrycksinstrument

Våra fabriksfördelar

Vi är en professionell tillverkare som uteslutande fokuserar på produktion av högpresterande PEEK-backup-ringar. Vi känner djupt igen de vanligaste smärtpunkterna i scenarier med högtryckstätning som besvärar de flesta slutanvändare:

- O-ringsextruderingsfel under kontinuerligt högt tryck

- Kallflödesdeformation och permanent distorsion av stödringar

- Produktens skevhet och systemläckage efter fältinstallation

De flesta vanliga PEEK-leverantörer av reservringar säkerställer endast att produkter uppfyller grundläggande utseende och dimensionsstandarder vid rumstemperatur, samtidigt som de i stort sett ignorerar kontrollen av inre restspänningar. Sådana produkter klarar lätt rutinmässiga rumstemperaturinspektioner men misslyckas snabbt under extrem kombinerad hög temperatur och högt tryck. Detta leder oundvikligen till:

- Oväntade och oplanerade utrustningsavbrott

- Frekvent byte av delar och kraftigt ökade underhållskostnader

- Instabil drift av hydrauliska och vätsketätningssystem

För att lösa detta vanliga industribrist tar vi avspänningsglödgning som en obligatorisk kärnproduktionsprocess, vilket skiljer våra produkter från vanliga motsvarigheter. Alla våra produkter, vare sig de är precisions-CNC-bearbetade eller högtemperaturformade, antar standardiserade produktionsförfaranden:

- Strikt segmenterad temperaturkontrollerad glödgning: Eliminerar intern restspänning som genereras under bearbetning och formning

- Maximerad spänningsfrigöring: Undviker deformation efter installation under tuffa arbetsförhållanden

- Stabil övergripande prestanda: Garanterar konsekvent planhet och exakt dimensionell stabilitet under verkliga högtemperatur- och högtrycksmiljöer

Vi tillhandahåller ett komplett sortiment av anpassningsbara Polyetheretherketone Backup-ringar med olika specifikationer, som täcker vanliga modeller och personliga lösningar:

- Produkttyper: Solida ändlösa ringar, delade ringar med snedskurna och anpassade stegringar

- Standardspecifikationer: Fullstorlekar som överensstämmer med standarderna AS568 och ISO3601

- Anpassningstjänst: Helt skräddarsydda produkter enligt kundens exklusiva tekniska ritningar

- Råmaterialalternativ: Importerad och inhemsk ofylld ren PEEK, kolfiberfylld PEEK för ökad styrka och slitstyrka

Våra mångsidiga polyetereterketon-backup-ringar används i stor utsträckning för olika extrema arbetsscenarier, inklusive halvledarutrustning, olje- och gasanläggningar i borrhål, högtryckshydrauliksystem, ny energiutrustning och kemisk bearbetningsmaskineri, och uppfyller olika stränga driftskrav.

Som en pålitlig leverantör av högtrycks-PEEK-tätningshjälpkomponenter är GuangZhou Ideal specialiserat på att tillverka premium-back-up ringar som effektivt förhindrar elastisk tätningsextrudering i hydrauliska och vätskesystem. Våra kärnfördelar sammanfattas enligt nedan:

- Professionell teknisk support: Moget FoU- och produktionsteam för att stödja anpassade dimensioner och modifierade materialformler

- Scenarioorienterad anpassning: Optimera produkter som är inriktade på olika extrema tryck- och temperaturarbetsmiljöer

- Global servicetäckning: Långsiktiga samarbetsvilliga kunder inkluderar tillverkare av hydraulcylindrar, vätskeventilföretag och leverantörer av offshore-teknikutrustning i flera länder och regioner

FAQ

F1: Kan PEEK reservringar ersätta O-ringar helt och hållet?

A1: Absolut inte. O-ringar ger elastisk studs för tätningseffekter, medan Polyetheretherketone Back-up Ringar endast erbjuder anti-extruderingsskydd. De två delarna måste installeras som en matchad uppsättning.

F2: Hur väljer man mellan delade back-up ringar och solida ändlösa back-up ringar?

A2: Solida ändlösa ringar har överlägsen styvhet och mycket bättre prestanda under extremt tryck. Delade varianter möjliggör problemfri installation i tätningsspår, passande strukturer som kräver frekvent demontering och återmontering. Deras maximala tryckklassificering är något lägre jämfört med solida modeller.

F3: Vilka fördelar har Polyetheretherketone Back-up Rings jämfört med PTFE-alternativ?

A3: PEEK har högre styvhet, plus kraftigt förbättrat motstånd mot krypning och kallt flöde. Den motstår deformation och för tidigt fel under hög temperatur och högt tryck mycket bättre än PTFE. PTFE är mjukare och mer kostnadseffektivt endast för grundläggande lågtrycksarbetsförhållanden.

F4: Är ett par två reservringar obligatoriskt för dubbelriktade tryckapplikationer?

A4: Ja. Trycket växlar kontinuerligt på båda sidor under dubbelriktade arbetsförhållanden. O-ringen behöver ett styvt stödjande skydd på två sidor. Enkelsidig installation leder till tätningsskador när trycket vänder.

F5: Säkerhetsringar av polyetereterketon ser intakta ut visuellt, men de fungerar inte efter installationen. Vad orsakar detta problem?

S5: Den vanligaste orsaken är otillräckligt avlägsnande av inre restspänningar. När utrustningen värms upp och utsätts för tryck, deformeras ringarna ur form, vilket skapar små luckor. O-ringar pressas sedan genom dessa luckor och får oåterkalleliga skador.

F6: Hur kan vi sänka felrisken för högtryckstätningsprojekt?

A6: Prioritera solida ändlösa polyeter-eterketon-backup-ringar tillverkade via CNC-bearbetning. Detta undviker nackdelar inklusive delade strukturer och svetslinjedefekter från formsprutning. Under tiden, bekräfta att leverantören implementerar standardiserade glödgningsavlastningsprocedurer.

F7: Varför föredrar halvledaranläggningar Polyetheretherketone Backup Rings istället för PTFE-versioner?

A7: Många halvledarprocesser arbetar under högt tryck, där FFKM O-ringar är benägna att få extruderingsskador. PEEK ger starkare anti-krypprestanda. Dessutom genererar rena PEEK-kvaliteter minimal materialavgasning, vilket uppfyller stränga renhetskrav inuti processkammare.
