Produktbeskrivning

PEEK-packningar är precisionsförseglingskomponenter tillverkade av högpresterande polyetereterketon, kategoriserade som premium specialplasttätningar. Till skillnad från packningar gjorda av gummi, PTFE eller nylon, ger de en balanserad blandning av styvhet, konsekvent dimensionell stabilitet och pålitlig tätningsprestanda. De används i stor utsträckning för statisk tätning, distansdämpning och elektrisk isolering under krävande arbetsförhållanden inklusive höga temperaturer, intensiv kemisk korrosion, vakuummiljöer och frekventa fram- och återgående rörelser.

Klassificerade som platta statiska tätningsdelar, Polyetheretherketone (PEEK) packningar tjänar ett primärt syfte: gränssnittstätning för att blockera vätske- och gasläckage. Deras funktion skiljer sig tydligt från PEEK-brickor, som är designade för avstånd, lastupptagning, friktionsminskning, isolering och till och med bulttryckspridning. De flesta kommer i tunna arkformer. Tät kontakt mellan deras övre och nedre plan och flänsytor skapar tätningseffekten.

Till skillnad från elastiska tätningar som O-ringar är dessa styva och halvstyva komponenter utan inbyggd studskapacitet. Tätning uppnås helt och hållet genom monteringsförspänningskraft.

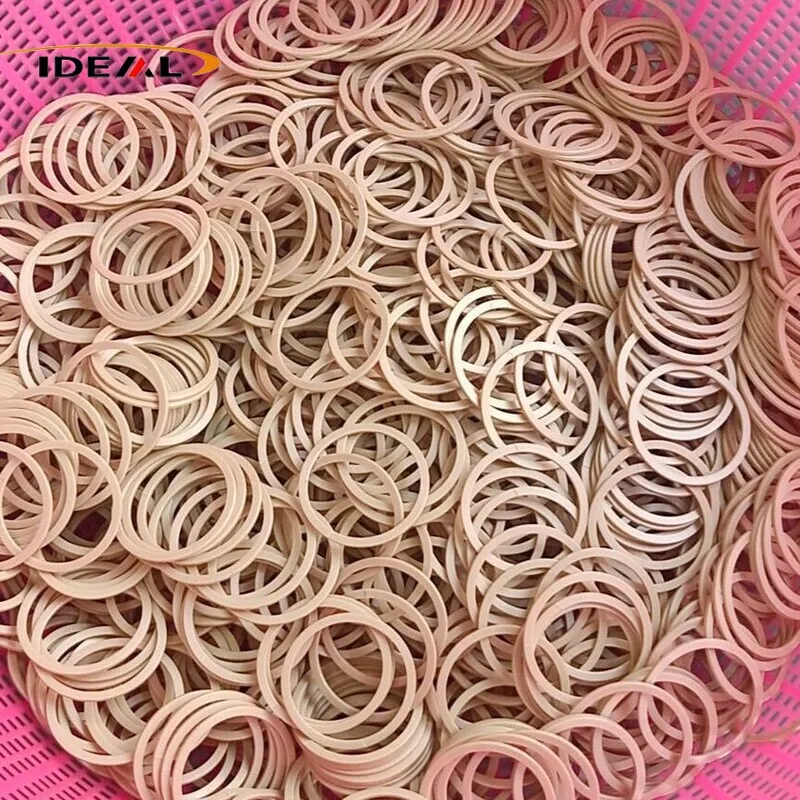

PEEK gaskets

Produktklassificering & funktionell

PEEK-ringar representerar en bred familj av cirkulära polymerkomponenter, istället för en enda industriell del av fast typ. Tillverkade med enhetliga runda geometrier, är dessa PEEK-delar funktionellt differentierade för att tillgodose olika industriella tätnings- och mekaniska positioneringsscenarier. Vårt omfattande produktsortiment täcker ett komplett utbud av vanliga specifikationer:

PEEK brickor och packningar
PEEK reservringar
PEEK tätningsringar
PEEK stödringar

Varje typ av PEEK-ring tjänar ett unikt, riktat syfte i integrerade tätningssystem, och arbetar tillsammans för att leverera stabil och pålitlig utrustningsdrift:

PEEK-backup-ringar: Skyddar effektivt O-ringar och huvudtätningselement från extruderingsdeformation och fel under extrema högtrycksdriftsförhållanden
PEEK-tätningsringar: Fungerar som det isolerande kärnskiktet för att fånga upp vätskeformiga och gasformiga medier och stoppa läckage över systemet
O-ringar: Levererar ihållande elastisk kompressionskraft, säkerställer tät, långvarig tätningsstabilitet för mekaniska sammansättningar

Självsmörjande och anti-slitageprestanda

PEEK-ringar används i stor utsträckning som isolerande packningar och slitinsatser för friktionspar, installerade mellan roterande axlar och utrustningshålrum. Genom att använda PEEKs inneboende självsmörjande egenskaper möjliggör dessa ringar pålitlig oljefri torrfriktionsdrift, vilket ger betydande mekaniska fördelar:

Minimera ytfriktion och progressivt slitage på komponenter
Skydda högvärdiga metallaxlar och utrustningshöljen från nötningsskador
Minska mekaniskt driftsljud för smidigare drift av utrustningen
Förläng den totala livslängden för roterande och transmissionssystem

Högprecisionspositionering och extrem dimensionsstabilitet

PEEK-ringarna fungerar som gränskragar med hög stabilitet och snäppringar som förhindrar förskjutning, och ger exakt mekanisk positionering. Utrustade med exceptionellt anti-krypmotstånd, bibehåller de styv dimensionsnoggrannhet under ihållande högtemperatur- och högtrycksmiljöer, med nyckelstyrkor enligt nedan:

Begränsa effektivt axiell rörelse för rörliga delar och stabilisera monteringsavstånd
Bevara fullständig dimensionell integritet under långvariga extrema arbetsbelastningar
Eliminera delförskjutning och positionsavvikelse under långcykeldrift av utrustning
Upprätthåll konsekvent mekanisk matchningsnoggrannhet med hög precision

Mångsidiga industriella applikationsstyrkor

PEEK-ringar är bättre än traditionella metallmotsvarigheter och har överlägsen hållbarhet i miljön och anpassningsförmåga i flera scenarier, lämpliga för rigorösa industriella driftsmiljöer. Deras kärnapplikationsfördelar inkluderar:

Tätningshjälp och vibrationsreducering: Optimerad för pumpar, ventiler och roterande utrustning för att öka tätheten samtidigt som den absorberar vibrationer och sänker körljudet
Bred kemisk beständighet: Tål erosion från hydraulolja, kylvätska, svag syra, svag alkali och saltspray
Kärnkomponentskydd: Isolera och skydda interna nyckeldelar i kemiska vätskesystem och offshore-marinmaskiner
Rostfritt alternativ: Undvik helt rost och oxidationsfel som är inneboende i metallringar

Materialegenskaper och professionell tillverkningsteknik

PEEKs inneboende materialegenskaper - hög smältpunkt, hög smältviskositet och snabb kristallisationshastighet - framkallar lätt inre restspänningar, sjunkmärken, formförvrängning och dålig cirkuläritet under precisionsbearbetning. För att eliminera inneboende materialdefekter och uppnå långsiktig dimensionell konsistens, antar vi två mogna, processstandardiserade produktionslösningar: precisions-CNC-bearbetning och högtemperaturprecisionsformsprutning.

1 Precisions-CNC-bearbetning (med professionell avspänningsglödgning)

CNC-bearbetning i kombination med dedikerad avspänningsglödgning är vår premiumtillverkningsprocess för högspecifika kritiska komponenter, allmänt antagen för högprecisions-PEEK-ringproduktion. De tillämpliga scenarierna, bearbetningssmärta punkter och våra optimerade tekniska lösningar sorteras i tabellen nedan:

Punkt	Detaljer
Tillämpliga scenarier	Vakuumkammaretillbehör, delar av halvledarutrustning, högprecisionstätningskomponenter, specialanpassade ultratunna specialformade packningar och komplexa flerhålsarbetsstycken; levererar ultraexakta dimensioner, ultrasnäv toleranskontroll och utmärkt jämnhet
Bearbetningsrisker och felorsaker	Kvarvarande inre spänning genereras av skärande friktionsvärme, mekaniskt klämtryck och orimlig skiktad skärning. Ackumulerad spänning orsakar skevhet efter bearbetning, försämring av planhet och dimensionell drift. Produkter kan klara den första inspektionen men deformeras gradvis efter upprepade termiska cykler, vilket i slutändan leder till tätningsläckage
Standardlösningar för optimering	1. Optimera skärparametrar med reducerad matningshastighet och segmenterad fräsning för att minska momentan skärspänning 2. Använd naturlig åldring i rumstemperatur efter grovbearbetning innan precisionsskärningen avslutas 3. Använd flexibla klämfixturer för ultratunna packningar för att undvika stel klämdeformation 4. Implementera gradientuppvärmning och långsam nedkylningsglödgning för att helt frigöra kvarvarande spänningar efter slutbehandling
Ultratunn packningslösning (<0,5 mm)	Ultratunna arbetsstycken har låg styvhet och är utsatta för vibrationer och skärdeformation. Vi använder extra stödfixturer, reducerad spindelhastighet och mindre skärdjup i ett lager för att stabilisera skärkraften och garantera konsekvent tjocklekstolerans

2 Högtemperaturprecisionsgjutning

Högtemperaturprecisionsformsprutning används huvudsakligen för kostnadseffektiv massproduktion av standard PEEK-tätningsdelar. Begränsad av PEEKs materialegenskaper har denna process riktats mot tillämpliga intervall och tekniska trösklar. Alla processutmaningar och standardiserade optimeringsåtgärder sammanfattas i tabellen nedan:

Punkt

Detaljer

Tillämpliga scenarier

Lämplig för platta PEEK-packningar av standardtyp med medium precision. Ej tillämpligt för ultratunna och intrikat strukturerade precisionspackningar, eftersom ojämn väggtjocklek lätt orsakar intern spänningskoncentration och dimensionsförskjutning efter operation

Nyckel tekniska utmaningar

PEEK har hög smältviskositet och obalanserad kristallisationskrympning. Traditionell snabb urformning och snabb kylning fångar upp massiv restspänning, vilket orsakar skevhet och storleksavvikelse under alternerande temperaturcykler. Dålig smältflytande leder också till ofullständig fyllning, luftbubblor, hål och sjunkmärken

Komplett processoptimeringssystem

1. Helt torra råa PEEK-pellets för att eliminera fuktinducerade defekter

2. Kalibrera formtemperatur, insprutningstryck och hålltid exakt

3. Använd naturlig långsam kylning efter urformningen och förbjud snabb vattensläckning

4. Designa om grindens layout för att balansera smältflödet och förena krympningshastigheten

5. Förläng packningstiden och implementera obligatorisk efterformglödgning

6. Optimera avgasöppningar, höj utrustningens temperatur måttligt och finjustera insprutningsparametrarna för att lösa fyllningsfel

Produktinformation

Produktnamn:Polyetereterketon (PEEK) packningar

Material:Ofylld PEEK, kolfylld PEEK, grafitfylld PEEK

Färg:Svart, beige

Standard tjockleksområde:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Ultratunna anpassade storlekar:Ultratunn < 0,5 mm är en kategori för högprecisionsbearbetning och kräver föregående kommunikation av processplanen.

CNC-bearbetningsnoggrannhet:Ytterdiameter/innerdiametertolerans: ±0,02 ~ ±0,05 mm, tjocklekstolerans: ±0,03 ~ ±0,06 mm

Formsprutningsnoggrannhet:Ytterdiameter/innerdiametertolerans: ±0,05 ~ ±0,10 mm, tjocklekstolerans: ±0,08 ~ ±0,15 mm

Prov:Ska förhandlas

Certifikat:ISO9001, RoHS, REACH

Packningstyper:Ringformade platta polyetheretherketon (PEEK) packningar, flerhåls flänspackningar, oregelbundet formade packningar, ultratunna PEEK tätningspackningar

Produktegenskaper

Tack vare den unika molekylära strukturen hos polyetereterketon överträffar polyetereterketon (PEEK) packningar nylon, POM, PTFE, gummi och metall shims i omfattande prestanda. De är designade för tätnings- och distansuppgifter och upprätthåller stabil prestanda under extrema driftsförhållanden inklusive hög värme, kemisk exponering, vakuummiljöer och upprepad cyklisk kompression.

1. Effektiv elektrisk isolering

Ofyllda jungfruliga polyetheretherketone (PEEK) packningar skapar effektiv elektrisk separation mellan parade metallkomponenter. De blockerar elektrisk ledning, undertrycker elektrokemisk korrosion och minskar kortslutningsrisker, som ofta används i nya energibatteripaket, elektriska styrenheter och elektronisk precisionshårdvara.

2. Brett driftstemperaturområde

Klassificerad bland de högsta värmebeständiga tekniska plasterna, erbjuder PEEK kontinuerlig drifttemperatur upp till 260°C och kortvarig toppresistans som når 330°C. Den förblir seg vid -60°C utan kallsprödhet. Utsatt för ihållande flänstryck vid höga temperaturer, undertrycker PEEK krypning och bibehåller kompressionsförspänningen stadigt snarare än att tunnas ut över tiden.

3. Stabil tätningsförspänning

Enastående anti-krypegenskaper hjälper PEEK att bibehålla jämn tjocklek under återkommande flänskompression och termiska belastningar. Som tätande shims kontrollerar de monteringsavstånd, dämpar vibrationer och dämpar ytnötning inuti automatiserade transmissionssystem och robotenheter.

4. Överlägsen kemisk beständighet

De flesta organiska lösningsmedel kan inte lösa PEEK. Det förblir stabilt i svaga syror, svaga alkalier, smörjmedel och köldmedier, vilket skyddar utrustning från kemisk erosion. Detta gör PEEK-packningar till en föredragen lösning för kemiska vätskebearbetningslinjer och laboratorieanalysapparater.

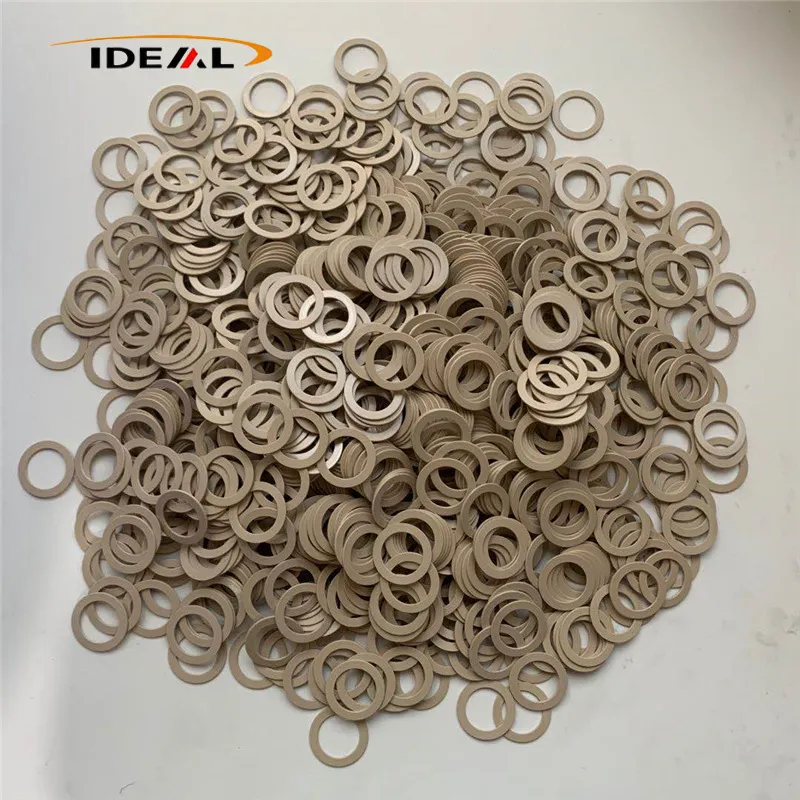

PEEK gaskets

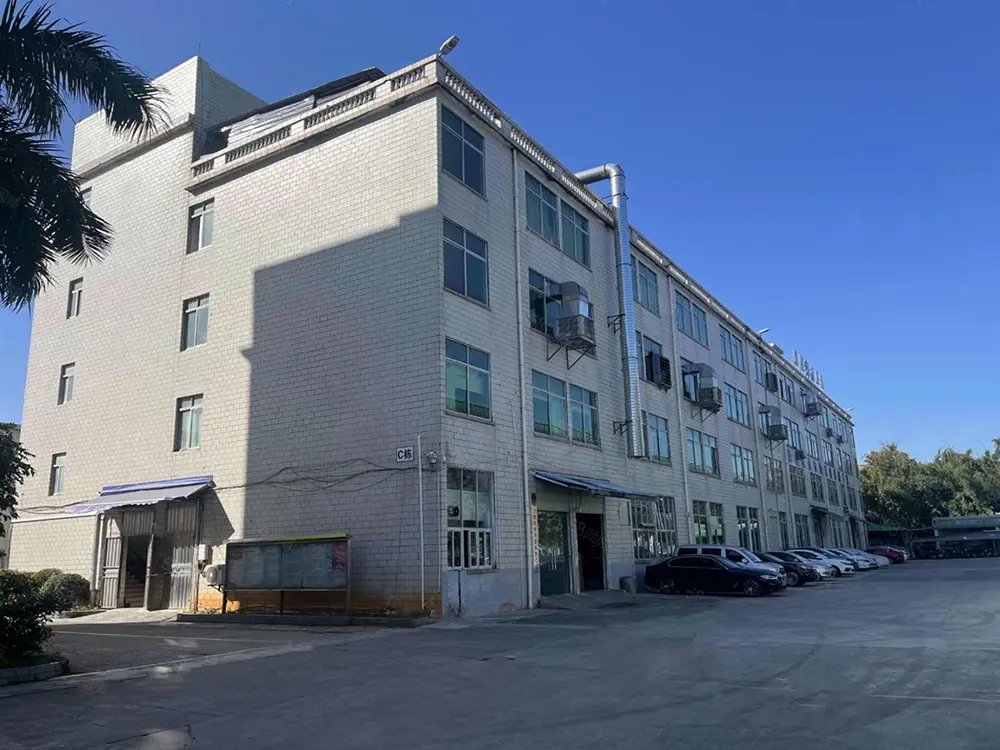

Vår fabrik

1. Företagets kärnstyrka

- 15-årig specialisering på PEEK packningar & tätningskomponenter

- Dubbel tillverkningsexpertis: precisions CNC-bearbetning + formsprutning

- Utrustad med högprecisions CNC-svarvar, fräsar, bearbetningscentra, 5-axliga maskiner

- Egen dammfri injektionsverkstad och full kapacitet för formutveckling

2. Råmaterialsäkring

- Endast 100 % jungfruligt PEEK-harts; inga återvunna eller blandade material

- Full satsspårbarhet med materialdatablad och officiellt COA tillhandahålls

- Anpassade materialkvaliteter tillgängliga enligt kundens tekniska krav

3. Dimensions- och tätningsprecision

- Tillverkade 100 % enligt kundens ritningar (tjocklek, ID, OD, hålpositioner)

- Högprecisionstolerans: ±0,005 mm – ±0,02 mm

- Strikt planhetskontroll; noll skevhet för ultratunna packningar

- Noggrann flerhålspositionering för enkel flänsmontering och bultjustering

4. Ultraren produktion för halvledare och vakuum

- Ultraljudsrengöring + dammfri torkning för renrum och vakuumapplikationer

- Låg utgasning, låg partikel, lågflyktiga utsläppskontroll

- Slutlig vakuumförpackning för att undvika kontaminering

5. Stressavlastning & stabilitetskontroll

- Obligatorisk gradientglödgning för alla polyetheretherketone (PEEK) packningar

- Eliminerar bearbetningsspänningar, formspänningar och inre materialspänningar

- Förhindrar långvarig skevhet, läckage och deformation under värmecykling

- Överlägsen konkurrenter som hoppar över glödgning och rengöring för att minska kostnaderna

6. Kvalitetsledningssystem

- Tiered QC för allmänna industriella och avancerade vakuum/renrumskvaliteter

- Fullständig inspektionsutrustning för planhet, hårdhet och dimensionell tolerans

- Processen anpassad till verkliga arbetsförhållanden för att undvika fältfel

7. Kärnmaterial och produkter

- Fokus: PEEK & högpresterande fluorplaster

- Produkter: tätningspackningar, slitringar, buffertdelar, precisionskonstruktionskomponenter

- One-stop-lösning: materialval → design → bearbetning → färdiga delar

8. Målapplikationer

- Utrustning för kemiska vätskor

- Ny energibatterienhet

- Halvledar- och vakuumsystem

- Laboratorieinstrument och precisionsapparater

9. Globalt serviceåtagande

- Strikta kvalitetsstandarder för långsiktiga internationella partnerskap

- Skräddarsydda lösningar och stabil leverans

- Professionellt stöd för avancerade tätningsapplikationer över hela världen

FAQ

F1: Formsprutade PEEK-packningar kostar mindre för identiska dimensioner. Kan de direkt ersätta CNC-bearbetade sådana för vakuumförseglingsapplikationer?

S1: Vi rekommenderar inte denna ersättning. Formsprutning lämnar högre kvarvarande inre stress och ökar risken för dolda porer inuti produkten. För arbetsscenarier med låg utgasning och rent vakuum är CNC-bearbetad PEEK-packning gjord av jungfruligt harts med avspänningsglödgning och dammfri rengöringsbehandling alltid det föredragna alternativet.

F2: Ger en tjockare PEEK plastpackning alltid bättre tätningsresultat?

A2: Så är inte fallet. Tätningseffektiviteten hänger ihop med plan ytas passningstäthet, monteringsförspänning och materialets anti-krypförmåga. Den rätta tjockleken måste matcha det avsedda spelrummet för din utrustning. Alltför tjocka eller tunna packningar kommer att förändra bultarnas förspänningsvärden och undergräva den långsiktiga tätningsstabiliteten.

F3: Kommer dimensionell drift fortfarande att förekomma på polyetereterketonpackningar efter glödgningsbehandling?

A3: Standardgradientglödgning eliminerar den stora majoriteten av kvarvarande spänningar och minskar drastiskt risken för dimensionsförskjutning. Små deformationer kan fortfarande uppstå under extrem belastning, drastiska temperaturcykler eller om råmaterial av låg kvalitet används. För applikationer med ultraprecisionsutrustning rekommenderar vi att du lägger till en inspektionsprocedur för föråldring av färdig produkt för extra stabilitetsförsäkran.
