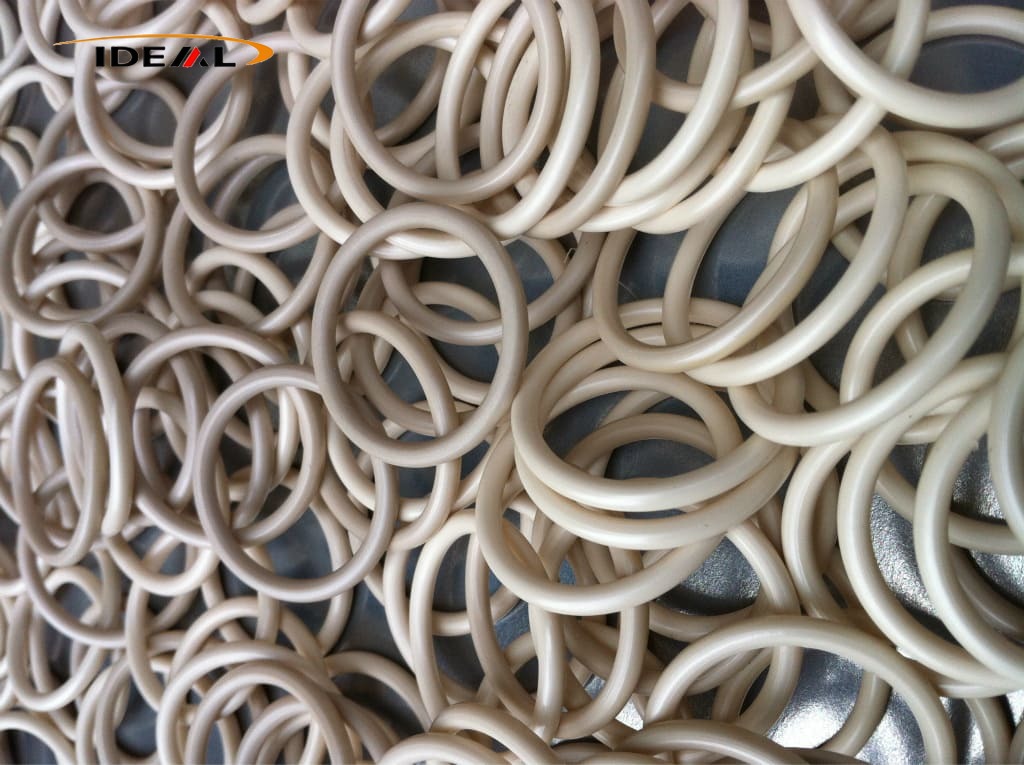

Ideal Plastic erbjuder PEEK O-ringar i standard AS568 och GB specifikationer, såväl som anpassade icke-standardstorlekar. Tillgängliga i jungfrulig PEEK och modifierade kvaliteter - såsom kolfiber eller grafitfyllda - dessa O-ringar tillverkas med en kombination av precisions CNC-bearbetning och högtemperaturformsprutning. En omfattande avspänningsglödgningsprocess eliminerar effektivt problem som deformation, svullnad och läckage orsakade av termisk cykling, vilket säkerställer dimensionell noggrannhet och stabilitet som är mycket överlägsen vanliga plasttätningar. Få en offert!
PEEK O-ringarna som tillhandahålls av Ideal Plastic-tillverkaren är styva, statiska tätningskomponenter. De är huvudsakligen utformade för statisk tätning och låghastighets, korttakts mikrorörelseförsegling, som kan uppfylla tätningskraven under extrema arbetsförhållanden.
De fyller exakt mellanrum mellan delarna som passar ihop för att effektivt förhindra vätskeläckage, gasutsläpp och vakuumförlust. Samtidigt blockerar de externt damm, föroreningar och föroreningar från att komma in i utrustningen, vilket säkerställer tillförlitlig total tätningsprestanda.
Med en rund öglaform och cirkulärt tvärsnitt kräver PEEK O-ringar standard O-ringsspår förbearbetade på utrustning för installation. Tillverkade i enlighet med AS568 USA-standarder och nationella metriska standarder, stöder de storskalig standardiserad produktion med utmärkt universell kompatibilitet.
PEEK O-ringar skiljer sig fundamentalt från PEEK-packningar och kan inte ersättas godtyckligt. PEEK O-ringar appliceras för tätning av spårtyp för att uppnå stabil statisk tätning och lätt dynamisk tätning. Däremot har PEEK-packningar flexibla konturer, olika tjockleksalternativ och anpassningsbara profiler. De åstadkommer tätning med stora ytor via flänsytkompression och är lämpliga för olika breda platta flänstätningsytor.
Det är strängt förbjudet att byta ut flänspackningar med PEEK O-ringar. O-ringarnas extremt lilla kontaktyta kommer att orsaka ojämn kompression på flänsytor och avsevärt öka risken för tätningsfel.
Tillverkad av högkvalitativt PEEK-material, produkten har en hög smältpunkt, dålig smältfluiditet och uppenbar kristallisationskrympning, vilket ger hög strukturell stabilitet och anpassningsförmåga till tuffa industriella arbetsförhållanden.
Som styva precisionsstatiska tätningsdelar är produkterna användbara för statisk tätning och låghastighetsmikrorörelseförsegling under extrema förhållanden. De förhindrar på ett tillförlitligt sätt vätske- och gasläckage, undviker vakuumförlust och isolerar externa föroreningar, vilket bibehåller en långtidsstabil tätningsprestanda.
Genom att anta en standardiserad cirkulär struktur med runt tvärsnitt passar O-ringarna perfekt in i standard ringformade spår. Den täta inre kontakten säkerställer stabil statisk tätning och lätta dynamiska tätningseffekter.
Tillverkade strikt i enlighet med AS568 amerikanska standarder och nationella metriska standarder, produkterna har enhetliga specifikationer, stödjer storskalig industriell standardiserad produktion med stark universalitet och anpassningsförmåga.
PEEK O-ringar och PEEK-packningar har distinkt applikationspositionering. O-ringar är specialiserade för tätningsscenarier av spårtyp, medan anpassningsbara PEEK-packningar anpassar sig till plattflänstätning med stora ytor. Godtyckligt utbyte är förbjudet för att undvika risker för tätningsfel.
Produkten drar nytta av PEEK-materialets inneboende egenskaper och har hög temperaturbeständighet tack vare den höga smältpunkten. Deras dåliga smältflytande och betydande kristallisationskrympning säkerställer hög strukturell formningsstabilitet, lämplig för långvarig användning i komplexa och tuffa industriella miljöer.
Den professionella tätningsstrukturen av spårtyp säkerställer enhetlig kompression och tät passning. Till skillnad från det platta kompressionsläget för packningar undviker det effektivt ojämn belastning på flänsytor och eliminerar dolda faror för läckage och tätningsfel.
|
Punkt
|
Specifikation
|
|---|---|
|
Produktnamn
|
PEEK (Polyether Ether Ketone) O-ringar
|
|
Material
|
Ofylld PEEK, Kolfylld PEEK, Grafit/PTFE-fylld PEEK
|
|
Färg
|
Svart, beige
|
|
US Standard AS568 Tvärsektionsdiameter
|
1,78 mm (0,070"), 2,62 mm (0,103"), 3,53 mm (0,139"), 5,33 mm (0,210")
|
|
GB/T3452.1 Tvärsnittsdiameter
|
1,80 mm, 2,65 mm, 3,55 mm, 5,30 mm, 7,00 mm
|
|
Provtjänst
|
Ska förhandlas
|
|
Certifieringar
|
ISO9001, RoHS, REACH
|
|
Storlek Standardklassificering
|
US Standard AS568 PEEK O-ringar, GB/T 3452.1 Standard PEEK O-ringar, icke-standard anpassning
|
Jämfört med plaster för allmänna ändamål utgör tillverkning av PEEK O-ringar mycket högre tekniska barriärer. Två mogna massproduktionsprocesser dominerar branschen: precisions CNC-bearbetning och högtemperaturprecisionsformsprutning. De två metoderna skiljer sig mycket åt vad gäller färdiga detaljegenskaper, lämpliga ordervolymer och totala kostnadsklasser.
|
Bearbetningsmodul
|
Detaljerad beskrivning
|
|---|---|
|
Komplett produktionsarbetsflöde
|
Börja med kvalitetskontroll av importerade rena PEEK spö och plåtmaterial. Ämnena genomgår en förglödgningsbehandling för att eliminera inre spänningar i råmaterialet i förväg. Efter preliminär CNC-svarvning för att bilda ringformade halvfabrikat, utförs precisionssvarvning för att optimera tvärsnittsprofilen, följt av koncentricitetskalibrering. Alla arbetsstycken kommer att få sekundär spänningsavlastande glödgning för att ta bort kvarvarande skärspänning, sedan genomgå ytpolering, borttagning av grader och fulldimensionell testning före leverans.
|
|
Viktiga bearbetningsutmaningar
|
Tunnväggiga ringformade PEEK-arbetsstycken är strukturellt ömtåliga. Konventionella kläm- och skärmetoder orsakar lätt mekaniska vibrationer och elastisk deformation. Efter att fixturen har släppts kommer materialåterhämtningen att leda till orundhet, oval förvrängning och oregelbundna former, vilket resulterar i dålig monteringsnoggrannhet och dolda tätningsläckagerisker.
|
|
Skräddarsydda optimeringslösningar
|
Utrusta skräddarsydda flexibla mjuka fixturer för att sprida koncentrerat klämtryck och undvika lokal extruderingsdeformation. Anta stödpositionering med stor yta för att förbättra arbetsstyckets totala stabilitet under bearbetning. Matcha professionella PEEK specialverktyg och minska matningshastigheten för att försvaga skäreffekten och vibrationerna. Genomför gradvis fixturlossning efter bearbetning för att förhindra plötslig spänningsutlösning och permanent deformation av delarna.
|
|
Bearbetningsmodul
|
Detaljerad beskrivning
|
|---|---|
|
Standardformningsprocedur
|
PEEK pellets är helt torkade och avfuktade för att eliminera fuktdefekter. Råvaror smälts jämnt i fatet vid en konstant temperatur på 360–400°C och injiceras sedan under högt tryck i en konstanttemperaturform (180–210°C). Exakt tryckhållning tillämpas för att standardisera materialkristallisation, följt av graderad långsam kylning. Efter urformningen genomgår alla delar enhetlig glödgningsavlastning, flashtrimning och omfattande dimensionskontroll för att säkerställa kvalificerade färdiga produkter.
|
|
Inneboende processsvårigheter
|
PEEK-material har hög kristallinitet och kontinuerlig krympning under kylnings- och formningsfasen. Små fluktuationer i formningstemperaturen kommer direkt att orsaka inkonsekvent krympning av innerdiameter och korddiameter, vilket resulterar i instabil dimensionstolerans och dålig batchlikformighet hos färdiga O-ringar.
|
|
Precisionskontrollåtgärder
|
Implementera konstant temperaturkontroll med sluten slinga för både fat och form för att låsa temperaturområdet stadigt och minimera termisk variation. Finjustera tryckhållningstiden och parametrarna för kylcykeln för att balansera materialkristallisationshastighet och krympningshastighet i alla riktningar. Jämför inre spänningar hos färdiga produkter genom efterformningsglödgningsbehandling, vilket i grunden förbättrar dimensionsstabiliteten hos masstillverkade PEEK O-ringar.
|
PEEK O-ringar är tillverkade av massivt jungfruligt PEEK-material och är styva statiska tätningskomponenter med precision. Till skillnad från elastiska tätningar tillverkade av gummi, nylon, POM eller standard PTFE, levererar de pålitlig tätningskapacitet i tuffa miljöer där traditionella tätningsmaterial kämpar för att hålla prestanda.
Understödd av stabil molekylär sammansättning motstår PEEK krypning anmärkningsvärt. Glödgningsbehandling tar bort inre restspänningar, vilket gör att dessa O-ringar kan bibehålla tät kontakt mot tätningsytor under fluktuerande temperaturer och kontinuerligt tryck. Utrustningsunderhållscykler kan förlängas avsevärt.
Materialet tål ett brett utbud av smörjmedel, kylmedel och hydraulvätskor. Den undviker svullnad, upplösning eller sprödhet när den utsätts för milda frätande ämnen, vilket passar statiska tätningspunkter på kemiska rörledningar och vätskebearbetningssystem.
Installerade inuti värmekammare och utrustning med frekventa temperaturväxlingar, mjuknar PEEK O-ringar inte eller deformeras som vanlig plast. Den ursprungliga tvärsnittsformen bevaras under belastning, vilket förhindrar expansion av tätningsgapet och ihållande läckage under statiska förhållanden vid hög temperatur.
PEEK basharts innehåller inga mjukgörare eller flyktiga tillsatser. Flyktiga utsläpp förblir minimala vid höga temperaturer, vilket eliminerar partikelkontamination inuti förseglade kammare. Denna egenskap gör att PEEK O-ringar används i stor utsträckning för bearbetningsutrustning för halvledarskivor, vakuumkärl och medicinska steriliseringsmaskiner.
Klassificerade som styva statiska precisionstätningar, PEEK O-ringar utmärker sig för hög temperaturtolerans, enastående krypmotstånd, kemisk tröghet, låg utgasning och inneboende självsmörjning. De är i första hand utformade för statisk tätning och låghastighets-mikro-fram- och återgående tätning med kort slag och är inte lämpade för högfrekventa långa dynamiska fram- och återgående tätningar.
Virgin-grade PEEK har ultralåg flyktighet för att undvika kammarkontamination och motstår kryp-inducerat mikroläckage under långvarig vakuumdrift.
Dessa enheter körs med lätt kontinuerlig rörelse och intermittenta start-stopp-cykler, där regelbundna fettpåfyllningar är opraktiska. PEEKs naturliga självsmörjande egenskap möjliggör underhållsfri drift.
Utrustning står inför drastiska temperaturfluktuationer och exponering för kemiskt medium; vanliga plasttätningar sväller lätt och bryts ner i sådana miljöer.
Den klarar cykliska temperaturer från -60°C till 260°C och motstår deformation och läckage under upprepad termisk växling.
- Specialiserad på anpassade PEEK O-ringar (styva plasttätningselement)
- Designad för hög temperatur, högt tryck, vakuum och korrosiva miljöer
- Ersätter traditionella gummitätningar för extrema arbetsförhållanden
- Eliminerar dolt läckage och intermittent tätningsfel
- Motstår krypdeformation under långvarig hög värme
- Minskar flyktig utgasning och partikelkontamination i vakuum
- Säkerställer stabil tätningsprestanda i kritisk utrustning
- Använder endast 100 % jungfruligt PEEK-harts
- Inget återvunnet material för halvledare, medicinska och rena tillämpningar
- Material valt baserat på arbetsförhållanden, precisionsbehov och ordervolym
- Låg utgasning, ingen partikelavgivning, uppfyller strikta renlighetsstandarder
- Tillverkad enligt kundritningar eller standardspecifikationer: AS568 / GB/T3452
- Strikt kontroll av innerdiameter (ID) och sladddiameter
- Böjd tätningsyta fri från repor, bucklor, porer, sprickor och inneslutningar
- Inga grader, blixtar eller synliga verktygsmärken
- Formskiljningslinjer placerade på avstånd från tätningsområden (för gjutna delar)
- Obligatorisk glödgning för alla avancerade PEEK O-ringar
- Eliminerar kvarvarande stress från bearbetning och formning
- Förhindrar deformation, gapförstoring och läckage orsakat av termisk cykling
- Säkerställer långsiktig dimensionell stabilitet
- Interna precisions-CNC-verkstäder
- Stöder anpassning genom ritningar eller prover
- Kan både CNC-bearbetning och precisionsformsprutning
- Konsekvent kvalitet för små partier och massproduktion
- Utrustning för tillverkning av halvledare
- Medicinsk utrustning och steriliseringssystem
- Högvakuumkammare och komponenter
- Nya energi-, kemikalie- och precisionsinstrument
- Produkter som exporteras globalt
- Betjänar internationella kunder inom avancerad utrustningsindustri
- Fokusera på långsiktiga, stabila och pålitliga tätningspartnerskap
A1: CNC-bearbetning kräver inga anpassade formar och ger snabbare handläggningstider. Den stöder helt icke-standardiserade anpassade dimensioner och erbjuder strängare spänningskontroll, perfekt lämpad för prover, små satsorder, såväl som högprecisionstätningsapplikationer inom halvledar- och medicinska områden. Formsprutning är kostnadseffektivt för stora beställningar av standardstorlekar, även om formavgifter tillkommer och ledtiderna är längre. Du kan dela dina ritningar, orderkvantitet och arbetsförhållanden, och vi kommer att rekommendera den mest lämpliga produktionslösningen i enlighet med detta.
A2: Glödgning rekommenderas starkt för tätningar som används i högtemperatur-, vakuum- eller kontinuerligt trycksatta miljöer. För allmänna applikationer vid rumstemperatur med lågt tryck, kan processen utelämnas för att minska kostnaderna efter din bedömning.
S3: Fyra vanliga grundorsaker listas nedan:
① Spåren är utformade för att passa O-ringar av gummi, vilket leder till oöverensstämmande kompressionshastigheter;
② Tätningarna hoppar över glödgningsbehandlingen och deformeras gradvis när kvarvarande spänningar släpper under driftförhållanden;
③ Synliga verktygsmärken eller grader finns på tätningsytor;
④ Dålig bearbetningsnoggrannhet för utrustningens spår.
Ange dina driftsparametrar och spårritningar så analyserar vi problemet och föreslår riktade lösningar.
S4: Noggrann utvärdering behövs för scenarier med kontinuerlig kraftig påverkan och kraftiga högfrekventa vibrationer. PEEK har hög styvhet men låg elasticitet, så det fungerar bäst för statisk tätning. För kraftigt vibrerande miljöer föreslår vi att optimera spårstrukturer eller utforska fyllda modifierade PEEK-kvaliteter som alternativ.
