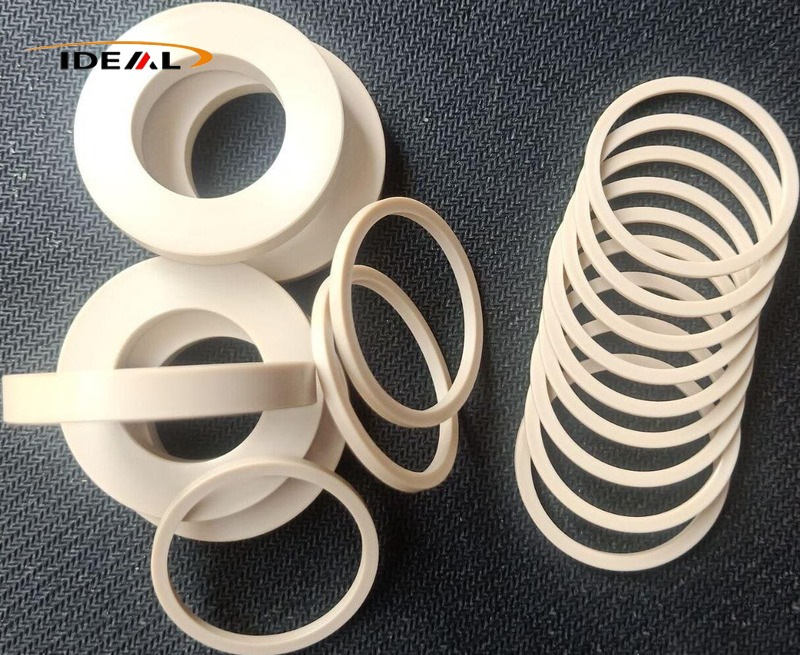

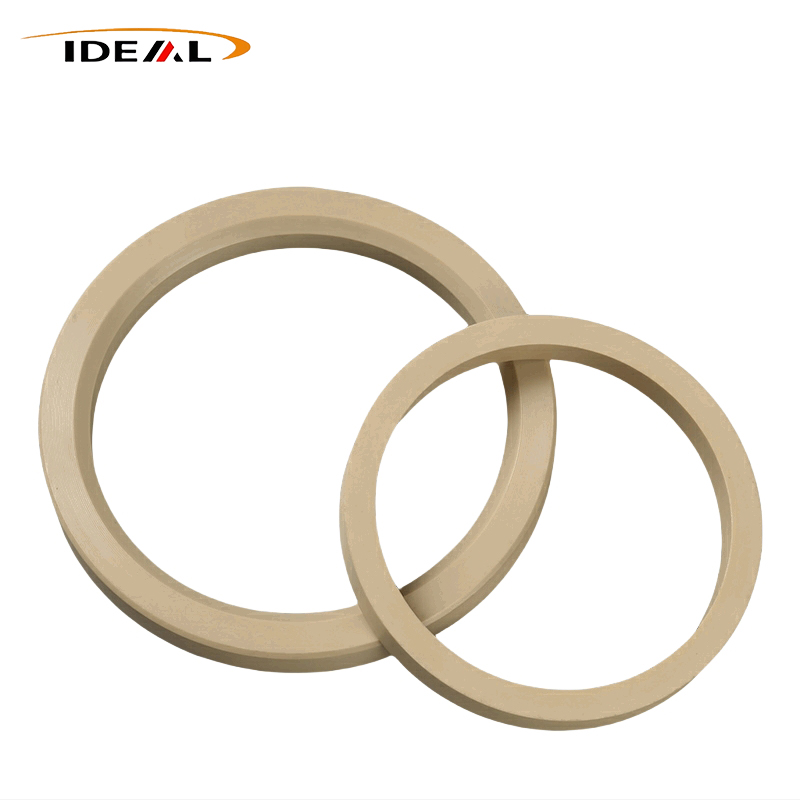

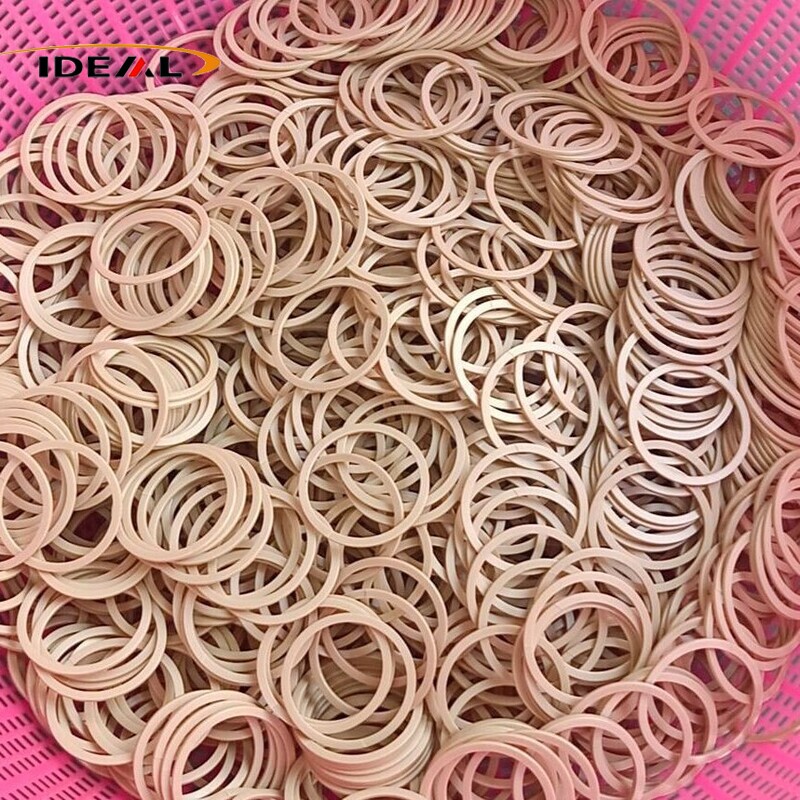

Ideal Plastic Factorys PEEK tätningsringar är högpresterande tekniska plastkomponenter designade för tätning och stöd, kännetecknade av hög styvhet och krypmotstånd. Tillverkade med precisions-CNC-bearbetning och högtemperaturformsprutning – kompletterat med avspänningsglödgning – erbjuder dessa produkter hög dimensionsnoggrannhet och konsekvent batch-till-batch-kvalitet. Vi stödjer anpassad produktion baserat på icke-standardiserade ritningar, provtagning i små partier och storskaliga exportorder.
PEEK tätningsringar erbjuds avIdealisk plastfabrikär högpresterande ringformade tätnings- och stödkomponenter tillverkade av polyetereterketonbasmaterial. Kunder använder dem vanligtvis som styrringar, stödringar och anti-extruderingsstödringar, som passar perfekt i både dynamiska och statiska tätningsspår.
Dessa ringformade komponenter tjänar flera praktiska syften samtidigt: styrande rörelse, motstår nötande slitage, bär strukturella belastningar och förhindrar tätningsextrudering. En viktig detalj som är värd att notera: nästan alla fristående polyetereterketon-tätningsringar saknar de elastiska egenskaperna som är inneboende hos gummi. För korrekt tätningsprestanda måste de matchas med extra elastiska delar.
När de ställs mot tätningsringar av PTFE och nylon ger PEEK-alternativen mycket starkare motstånd mot krypning under extrema arbetsförhållanden: hög värme, förhöjt tryck och frätande kemiska vätskor. De löser effektivt återkommande industriella smärtpunkter som ses med konventionella tätningar, inklusive kallflödesdeformation, dimensionsförskjutning och för tidigt sammanbrott. Tack vare dessa pålitliga egenskaper är de brett integrerade i tätningsenheter för förstklassig industriell utrustning inom många sektorer.
I verklig drift fungerar polyetereterketontätningsringar enbart som styva glidytor som tål värme, friktion och krypdeformation. All tryckförspänning som behövs för effektiv tätning kommer från externa elastiska beslag, såsom O-ringar och metallaktiverade fjädrar. Denna kärnskillnad skiljer tätningsringar av polyetereterketon i grunden från tätningsringar av massivt gummi.
I högtrycksmiljöer tvingas elastiska tätningsringar lätt av flytande media in i små monteringsluckor i tätningsspår. Denna kontinuerliga klämning kommer så småningom att orsaka skjuvbrott av elasten.
Installerad som en styv barriär blockerar PEEK-backup-ringar O-ringar från att pressas ut i spelrum. Denna inställning höjer det totala trycket för hela tätningssystemet och förlänger livslängden avsevärt för parade O-ringar.
Dessa ringar är monterade på kolvar och kolvstänger för fram- och återgående eller roterande rörelse och absorberar sidobelastningar och bibehåller noggrann axiell inriktning. De stoppar direkt metall-till-metall-kontakt mellan mekaniska komponenter, kompenserar radiell avböjning som genereras under utrustningens drift och skyddar interna tätningselement från skador som utlöses av ojämna sidobelastningar.
|
Punkt
|
Specifikationsdetaljer
|
|---|---|
|
Produktnamn
|
PEEK (Polyether Ether Ketone) tätningsringar
|
|
Tillgängligt material
|
Ofylld ren PEEK, kolfiberfylld PEEK, kolfiber + grafit + PTFE-kompositsmord modifierad PEEK
|
|
Färgalternativ
|
Beige (naturlig PEEK), Svart (fyllda modifierade kvaliteter)
|
|
Tillverkningsprocess
|
CNC precisionsbearbetning / högtemperaturprecisionsformsprutning
|
|
Dimensionell tolerans
|
CNC-bearbetning: ±0,02~±0,05 mm Formsprutning: ±0,08~±0,10 mm
|
|
Ytjämnhet
|
CNC-bearbetning: Ra 1,6 – Ra 3,2 Formsprutning: Ra 3,2 – Ra 6,3
|
|
Certifieringar
|
ISO9001, RoHS, REACH
|
|
Produkttyper
|
PEEK styrringar, slitstarka stödringar, PEEK back-up ringar
|
Konstruerade för dynamiska roterande och fram- och återgående tätningspunkter, polyetereterketon tätningsringar bibehåller stabila dimensioner under varierande tryck och temperatur. Inbyggda anti-krypnings- och anti-kallflödesegenskaper förhindrar permanent formförvrängning under cyklisk rörelse. Med inneboende lågfriktionsegenskaper tål de upprepade mekaniska stötar och ger konsekvent slitstyrka.
Till skillnad från flexibla gummitätningar som förlitar sig på elastisk studs, har PEEK-tätningsringar hög strukturell styvhet, vilket stöder exakt positionering för dynamiska mekaniska tätningsstrukturer.
Under kontinuerliga växlande belastningar och temperatursvängningar undviker materialet permanent deformation. Den håller tätningsgränssnitten väl anpassade under långa driftscykler, idealisk för roterande axlar och linjära tätningsenheter.
Naturliga lågfriktionsegenskaper minimerar slitaget på passande hårdvara. För utrustning med frekventa relativa rörelser, skär dessa tätningsringar partikelgenereringen och rymmer oljefria arbetsförhållanden som är vanliga inom automation och medicinsk utrustning.
PEEK upprätthåller en stabil fysisk form vid kontakt med hydrauliska medier, skärvätskor och milda korrosiva lösningar. Nedbrytning och svullnad utlöses sällan av icke-oxiderande kemiska medel, passande vätskekontrollutrustning som arbetar i måttligt aggressiva miljöer.
Dessa glidelement är konstruerade för kombinerade tätningskonfigurationer inklusive Stepseals och Glyd-ringar, och fungerar alltid tillsammans med O-ringselastomerer.
O-ringar tillhandahåller konsekvent förspänningskraft, medan PEEK-glidytorna kommer i direkt kontakt med processvätskor och motsvarigheter till friktion. De tar ansvar för glidande slitstyrka och vätskeinneslutning. Sådana produkter används i stor utsträckning på högtrycks-växelverkande hydraulcylindrar och roterande tätningsenheter.
När de väl har monterats inuti avsedda spår, kommer elastiska komponenter (O-ringar i de flesta fall) att komprimeras och producera radiell förspänningskraft. Denna stadiga kraft pressar PEEK-tätningsringen stadigt mot den passande tätningsytan, antingen den yttre axelytan eller den inre cylinderväggen.
Med exakt bearbetade ändytor passar PEEK-ringarna tätt för att fylla mikroskopiska luckor och blockera vätskeläckage. När det interna medeltrycket stiger utövas en större kompression på tätningsringen. Kontakttrycket mellan matchande ytor ökar i enlighet därmed, vilket möjliggör tryckaktiverad självåtdragande tätningsprestanda.
Elastiska delar avger kontinuerligt ett stabilt förspänningstryck, vilket håller PEEK-tätningsringen tätt vidhäftad mot rörliga passande ytor hela tiden.
Systemvätsketrycket verkar på baksidan av varje PEEK-ring. Den trycker tätningsläppen utåt för att öka kontaktspecifikt tryck, vilket ger en hållbar självåtdragande tätningseffekt.
Ett U-format PEEK glidskal omsluter en metallfjäder inuti. Vid installationen expanderar den komprimerade fjädern utåt för att stötta PEEK-glidringen öppen, vilket skapar initial kontaktförspänning för tätning.
Temperaturfluktuationer och mindre slitage kommer att uppstå efter långvarig körning. Den inre fjädern studsar gradvis för att kompensera för dimensionsvariationer, och ett stabilt tätningskontakttryck kan upprätthållas under hela servicecykeln.

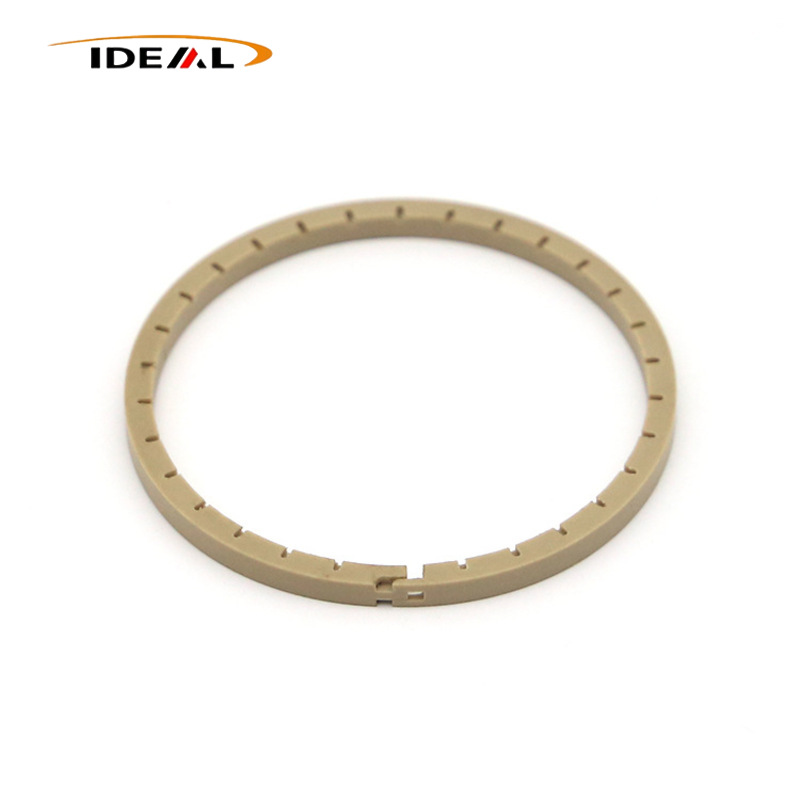

Delade snitt är designade uteslutande för att förenkla installationen i tätande spår.
Spiralskåror:Efter montering och sammanpressning förskjuts två sidor av spiralsnittet mot varandra och stängs helt. Läckagevägar är i stort sett eliminerade, vilket gör denna design lämplig för högtrycksscenarier som kräver nästan noll vätskeläckage.
Raka snitt och enkla vinklade snitt:Det finns små läckageluckor kvar i skåran efter installationen. Dessa modeller är inte tillämpliga för dynamisk högtryckstätning som kräver totalt nollläckage.
Av denna anledning förblir spiraldelade ringar eller solida oslipade ringar i ett stycke det bästa valet för dynamiska högtryckstätningstillämpningar.
Tack vare den kombinerade styrkan av krypmotstånd, termisk stabilitet, kemisk tröghet och nötningsbeständighet, används polyetereterketon tätningsringar i stor utsträckning för förstklassiga industrimaskiner som arbetar under hög värme, intensivt tryck, korrosiva omgivningar och ultrarena arbetsmiljöer.
Appliceras i tätningsspår på högtryckshydraulikcylindrar, servoventiler och ventilgrenrör som stödringar eller stödringar. De blockerar effektivt extrudering orsakad av högt vätsketryck och förlänger servicecykeln för matchande tätningskomponenter. För dubbelriktade tryckförhållanden kan dessa ringar installeras på båda sidor av tätningsenheten.
Vanligtvis monterad på borrhålsverktyg och tätningsenheter för brunnshuvuden. Konfronterad med extrem värme, högt tryck och korrosiva olje-gasmedier i borrhålet, garanterar deras starka anti-krypförmåga stabil långtidsdrift. Solida odelade integrerade ringar rekommenderas starkt för driftförhållanden med ultrahögt tryck.
Används på vakuumkammare och processgasrörledningsventiler. Ofylld ny PEEK-kvalitet är obligatorisk här för ultralåg avgasning, vilket skyddar FFKM/O-ringstätningar. Kolfyllda PEEK-varianter är helt förbjudna för sådana applikationer.
Installerad på reaktoranslutningar och högtrycksfilterrörledningar. Dessa ringar bibehåller stabil prestanda när de utsätts för syror, alkalier och olika organiska lösningsmedel.
Lämplig för högtrycksvätsketätning på väteenergiventiler och energilagringstestutrustning.
Idealisk för vätskeventilaggregat som utsätts för breda temperaturintervall och upprepade steriliseringscykler som kräver strikta renhetsstandarder.
- Fokuserad på högpresterande PEEK-tätningsringar för kritisk industriell utrustning
- Specialiserad på skräddarsydd design och stabil massproduktion
- Mål: lösa tätningsfel som standardprodukter inte kan lösa
- Tätningar extruderas eller går sönder under högt tryck
- Deformeras, deformeras eller läcker vid förhöjda temperaturer
- Korroderar eller sväller i kemiska vätskor
- Slits snabbt i fram- och återgående/roterande rörelse
- Dimensionsinkonsekvens som orsakar monteringsfel
- Oplanerade stillestånd och höga underhållskostnader
- Vi kontrollerar kvarvarande spänningar, planhet och krympning av kristallisation — nyckelfaktorer som ignoreras av de flesta leverantörer
– Våra tätningar förblir stabila under hög temperatur och högt tryck
- Ingen snabb deformation, inget läckage, inga repor på matchande ytor
- Längre livslängd och färre underhållsavbrott
- Två pålitliga processer: precisions-CNC-bearbetning och precisionsformsprutning
- Obligatorisk glödgning för alla PEEK-tätningar för att stabilisera dimensionerna
- Helprocess kvalitetskontroll från material till färdig produkt
- 100% visuell och dimensionell inspektion före leverans
- Anpassningsbara materialformuleringar för:
- slitstyrka
- korrosionsbeständighet
- isoleringsförmåga
- Stabil i dynamiska arbetsförhållanden (roterande / fram- och återgående)
- Utmärkt kemisk kompatibilitet och strukturell stabilitet
- Hydraulsystem
- Automatisk produktionsutrustning
- Maskiner för kontroll av medicinska vätskor
- Precisionsinstrument och industriell automation över hela världen
- Professionell teknisk tillverkare av plasttätningskomponenter
- Erfarenhet av mogen PEEK-bearbetning
- Stabil kvalitet, pålitlig leverans, global service
- Långsiktig partner för industrikunder som kräver högpresterande tätningar
A1: Nej. PEEK har hög styvhet med knappt någon elasticitet. All tryckförspänning som krävs för tät tätning levereras av O-ringar eller metallfjädrar. PEEK fungerar enbart som en hållbar glidyta som motstår slitage och kemisk erosion.
A2: Inom ett rimligt tryckområde höjer den självåtdragande mekanismen kontakttrycket och förbättrar tätningseffekterna. När trycket överstiger den nominella tröskeln kommer tätningar att pressas ut och skadas utan korrekt monterade stödringar, vilket leder till totalt tätningsfel omedelbart.
S3: Under de flesta driftsförhållanden fungerar de som styva stödjande och skyddande komponenter. Eftersom de saknar egen elasticitet måste de monteras tillsammans med elastiska tätningar såsom O-ringar för att bilda ett komplett tätningssystem.
A4: Rekommenderas inte alls. Kolfyllmedel medför risker för utgasning och partikelförorening. Endast rent ofyllt PEEK-material är tillåtet för halvledarproduktionsmiljöer.
