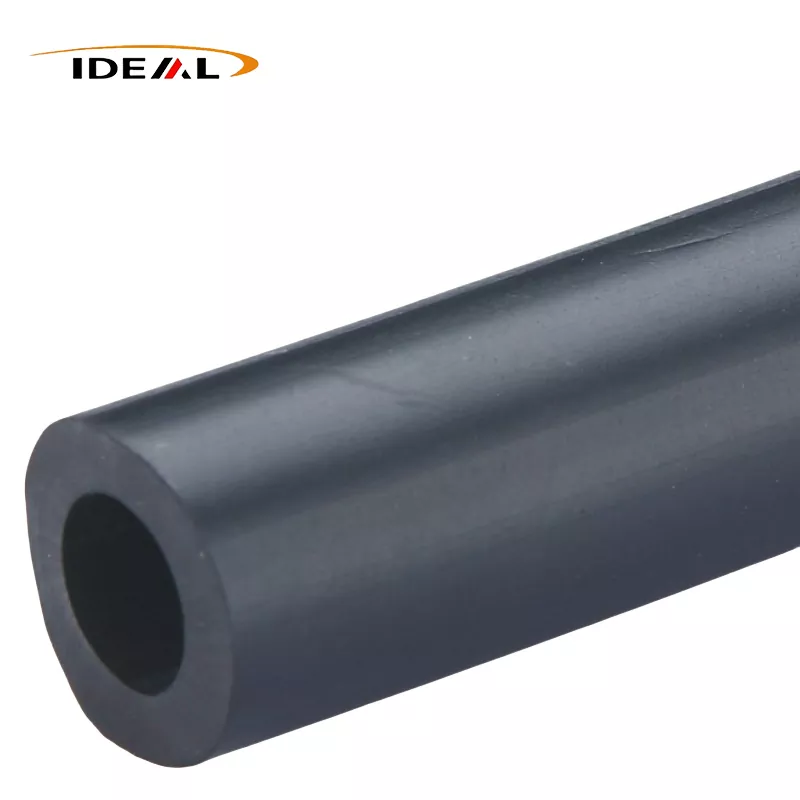

Kolfiberförstärkta PEEK-rörär ett praktiskt val när ett standard PEEK-rör behöver mer styvhet, dimensionsstabilitet, belastningskapacitet eller statisk kontroll. Ideal Plastic producerar svarta kolfiberfyllda PEEK-rör med kolfiberinnehåll från 10 % till 40 %, LCF- och SCF-alternativ, angivna inre och yttre diameterintervall, längder på 1 000 mm eller 3 000 mm och toleranser ner till ±0,02 mm.
Rätt kvalitet väljs inte enbart med kolprocent. Fiberlängd, vägggeometri, driftstemperatur, slitageförhållanden, elektriska krav och de färdiga måtten påverkar alla specifikationen. Börja med lastfall och ritning, begär sedan offert mot ett definierat material- och besiktningskrav.
När kolfiberfyllda PEEK-rör är rätt val
Pure PEEK ger redan en användbar kombination av temperaturkapacitet, kemisk beständighet, slitagebeteende och dimensionsstabilitet. Att lägga till kolfiber ändrar balansen mot styvhet och laststöd. Det spelar roll i ett rör som används som lagerhylsa, isolerande eller styrande komponent, konstruktionspassage, rulle eller transmissionsdel, eller annan halvfärdig profil som måste hålla sin form under påkänning.
Kolfiber är vanligtvis värt att överväga när ett rent PEEK-rör böjer sig för mycket, expanderar utanför passningsfönstret eller slits snabbare än applikationen tillåter. Det kan också hjälpa i statisk känsliga system. Ideal Plastic anger volymresistivitet så låg som1 × 10³ Ω·cmför sitt kolfiberfyllda PEEK-materialområde, men den elektriska prestandan som krävs bör bekräftas för den exakta kvaliteten, fiberinnehållet, geometrin och testmetoden.
Behandla inte ett kolfyllt rör som en automatisk ersättning för varje PEEK-del. Kolfiber kan påverka bearbetbarhet, ytutseende, anisotropi och elektriskt beteende. Om röret måste förbli mycket isolerande, om en mycket slät kontaktyta är kritisk, eller om delen utsätts för en kemisk blandning som inte täcks av befintliga data, be om en kvalitetsspecifik granskning innan du beställer.
Välj kolfiberinnehåll och fiberkvalitet för belastningsfallet
Vilka 10% till 40% kolfiberförändringar i PEEK
Ideal Plastic erbjuder justerbar kolfiberhalt från 10 % till 40 %. I allmänhet förskjuter en ökning av fyllnadsnivån kompositen mot större styvhet och belastningsstöd, samtidigt som materialvalet blir mer känsligt för bearbetningsriktningen och den omgivande designen. Den högsta procentandelen är inte automatiskt det bästa värdet: det kan vara onödigt för ett lätt belastat rör och kan komplicera bearbetning eller ytkrav.
Ange det resultat du behöver istället för att bara be om "kolfylld PEEK." Användbara ingångar inkluderar radiell belastning, axiell belastning, ostödd spännvidd, temperaturområde, glidhastighet, passningsmaterial, arbetscykel, kemiska medier och om röret måste avleda statisk laddning. Ideal Plastic anger styvhetsvärden i intervallet 8 till 12 GPa för sitt kolfiberförstärkta PEEK-erbjudande. Behandla det sortimentet som vägledning på produktnivå, inte en ersättning för ett kvalitetsspecifikt datablad eller designvalidering.
LCF-, SCF- och CF30 PEEK-röralternativ
Fiberkvalitet påverkar mer än etiketten. LCF betyder lång kolfiber; SCF betyder kort kolfiber. Längre fibrer kan vara användbara där förstärkningseffektivitet och styvhet är prioriterade, medan kortfibrer kan vara mer lämpliga för konventionell bearbetning och detaljerade bearbetade profiler. Det faktiska resultatet beror på fiberorientering, formnings- eller extruderingsförhållanden, väggtjocklek och bearbetning.
"CF30" identifierar vanligtvis en PEEK-förening med cirka 30 % kolfiber, men beteckningen bör bekräftas med leverantören. Fråga om det angivna CF30 PEEK-röret är LCF eller SCF, vilken tolerans som gäller efter bearbetning och vilken egenskapsdata som hör till den exakta blandningen. Detta förhindrar ett vanligt inköpsmisstag: att jämföra två material med kolprocent samtidigt som man förbiser olika fiberformer och tillverkningsvägar.
Bekräfta rör-, rör-, profil- och bearbetade dimensioner innan du beställer
Ange OD, ID, väggtjocklek, längd, tolerans och ytfinish
"PEEK pipe" och "PEEK tube" används ofta omväxlande i leverantörssökningar, men offerten behöver fortfarande en exakt dimensionell definition. Ange ytterdiameter (OD), innerdiameter (ID), väggtjocklek eller dess beräkning, skärlängd, kvantitet, tolerans, slutskick och krav på ytfinish. Ange om dimensionerna levereras som extruderade, skurna eller bearbetade.
Ideal Plastic listar 1 000 mm och 3 000 mm standardlängder och en angiven tolerans på ±0,02 mm för sina kolfiberförstärkta PEEK-rör. Bekräfta vilka mått som toleransen omfattar. En snäv OD-tolerans betyder inte automatiskt att ID, koncentricitet, rakhet eller ändvinkel har samma tolerans.
Använd en ritningsbaserad dimensionsgranskning för att förhindra passningsfel
Skicka en ritning när röret passar över en axel, i ett hus eller i en tätnings- eller lagerenhet. Markera de kritiska funktionerna istället för att lita på en katalogbeskrivning. Granskningen bör omfatta:
- OD- och ID-gränser, inklusive den erforderliga väggtjockleken;
- koncentricitet, rakhet och tillåten ovalitet där monteringen beror på dem;
- snittlängd, rätvinklighet, fasar, spår, hål eller andra bearbetade detaljer;
- materialkvalitet, LCF- eller SCF-konstruktion och kolfiberprocent;
- inspektionsmetod, provtagningsplan, förpackning och dokumentation.
För anpassade PEEK-rördimensioner i kolfiber är en ritningsgranskning vanligtvis mer användbar än att bara fråga efter närmaste nominella storlek. Det exponerar passformsrisker före produktion och ger leverantören en tydlig grund för verktyg, bearbetning och inspektion.
Publicerade prestationsdata och jämförelsegränserna
Ideal Plastic anger en värmeavböjningstemperatur över 315°C och kontinuerlig användningstemperatur upp till 260°C för sin kolfiberförstärkta PEEK-produktinformation. Dessa siffror indikerar högtemperaturkapacitet, men de betyder inte att ett rör kan bära sin maximala mekaniska belastning kontinuerligt vid 260°C. Belastning, väggtjocklek, exponeringstid, spänningskoncentration och montering påverkar alla den användbara designtemperaturen.
Samma försiktighet gäller för slitage och kemikaliebeständighet. Kolfylld PEEK är avsedd för krävande friktions-, slitage-, belastnings- och kemikalieexponeringsförhållanden, men prestandan beror på matchande yta, tryck, hastighet, smörjning, temperatur och faktisk kemikaliekoncentration. Ett uttalande om kemisk kompatibilitet för PEEK ska inte betraktas som ett godkännande för varje lösningsmedelsblandning, processvätska eller temperaturcykel.
Använd publicerade värden för att begränsa materialvalet och verifiera sedan det exakta betyget. Begär ett datablad, ett prov eller en applikationsgranskning när konsekvensen av fel är stor. Ideal Plastic uppger att gratisprover finns tillgängliga, som kan stödja en passningskontroll eller ett kontrollerat prototyptest innan en större beställning.
Applikationer för högtemperatur-, slitage-, kemiska och statiska kontrollsystem
Kolfiber PEEK-rör är en stark kandidat för industriella system som kombinerar värme med mekaniskt behov. Typiska utvärderingsområden inkluderar:
- Lastbärande eller transmissionsdelar:kolfiber kan höja styvheten och minska nedböjningen jämfört med vanlig ren PEEK.
- Slitagefokuserade sammansättningar:kompositen är lämpad för applikationer som involverar friktion och slitage, men det passande materialet och tryckhastighetsbelastningen behöver fortfarande ses över.
- Högtemperaturslangar:den angivna siffran för kontinuerlig användning vid 260°C och HDT över 315°C ger en utgångspunkt för termisk avskärmning, inte en fullständig designgräns.
- Komponenter i kemisk process:bedöm det specifika mediet, koncentrationen, temperaturen och exponeringens varaktighet snarare än att förlita sig på ordet "kemiskt resistent."
- Statisk känslig utrustning:den angivna lågvolymresistiviteten kan vara relevant där laddningsförlust har betydelse; bekräfta jordnings- och elektriska testkrav för den färdiga delen.
Kolfiber jämförs också ofta med glasfiber. Det bättre valet beror på målegenskaperna: kolfylld PEEK väljs i allmänhet när styvhet, vikt, slitagebeteende eller elektrisk avledning är viktigare, medan det slutliga beslutet kräver jämförbara kvalitetsdata snarare än fyllnadsnamn enbart.
Begär en offert för verifierad kolfiber PEEK Tube från Ideal Plastic
Skicka Ideal Plastic ritningen eller en tydlig specifikation för dinkolfiberförstärkta PEEK-rör. Inkludera applikationstemperatur, belastning, friktion eller slitageförhållanden, kemiska medier, krav på statisk kontroll, OD, ID, längd, tolerans, kvantitet och leveransmål.
Be offert för att identifiera kolfiberprocenten, LCF- eller SCF-konstruktion, tillämpliga dimensionstoleranser, inspektionsdokument, provtillgänglighet och om delen levereras som ett rör eller färdigbearbetad genom bearbetning. Ideal Plastic levererar halvfärdiga och bearbetade PEEK-profiler från Guangzhou, Kina, inklusive rör och anpassade komponenter, med standard eller anpassade ledtider för internationella kunder.
För en första recension, användanpassad kolfiber PEEK-rör offertsidaoch bifoga ritningen. En verifierad kvalitets- och dimensionsgranskning kommer vanligtvis att spara mer tid än att välja ett nominellt CF30-rör och korrigera passningen efter produktion.
